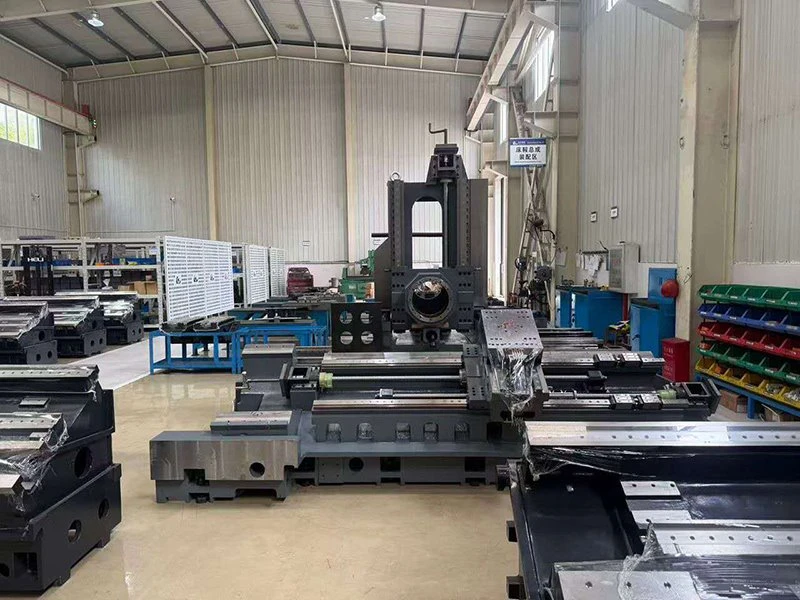

Struttura fusa ad alta-rigidità
La struttura della macchina è realizzata in ghisa HT300 di alta-qualità, prodotta mediante stampaggio in sabbia di resina, seguita da rinvenimento e distensione delle vibrazioni per eliminare le tensioni interne e garantire stabilità dimensionale a lungo-termine.
Ciò elimina le sollecitazioni interne, garantendo un'eccellente rigidità strutturale, smorzamento delle vibrazioni e stabilità dimensionale a lungo-termine per lavorazioni pesanti-e di alta-precisione.
Mandrini-integrati a doppia tornitura
La macchina è dotata di due mandrini di tornitura motorizzati A2-8, che consentono operazioni di tornitura simultanee o sequenziali su entrambe le estremità del pezzo. Questa configurazione a doppio mandrino riduce drasticamente i tempi di ciclo, elimina il bloccaggio secondario e garantisce un'elevata concentricità tra entrambe le estremità della parte, aumentando significativamente l'efficienza produttiva e la consistenza della parte.
Mandrino di fresatura a testa girevole
La testa di fresatura orientabile integrata offre una vera capacità a 5-assi. Consente la lavorazione continua multi-angolo, inclusi contorni 3D complessi, fori inclinati e sottosquadri, il tutto in un'unica configurazione. Ciò elimina la necessità di attrezzature specializzate o di ripetuti ribloccaggi, ampliando la gamma di geometrie lavorabili e migliorando la qualità della finitura superficiale.
Capacità combinata di tornitura e fresatura
Questo centro di tornitura-fresatura integra le funzioni di tornitura, fresatura, foratura e maschiatura in un'unica macchina. Può completare tutte le operazioni richieste per parti complesse di tipo ad albero-, a disco-e asimmetriche in un unico serraggio, riducendo gli errori di movimentazione, accorciando i tempi di produzione e ottimizzando l'intero processo di produzione.
Componenti principali-a prestazioni elevate
I componenti chiave sono realizzati con elementi-di livello premium:
Le guide lineari ad alta-precisione e le viti a ricircolo di sfere di grado C3 garantiscono un movimento lineare fluido e preciso.
I mandrini A2-8 offrono coppia e rigidità elevate per tagli di tornitura pesanti.
Il mandrino di fresatura orientabile supporta operazioni di finitura ad alta-velocità e alta-precisione.
Questa combinazione offre sia stabilità di taglio pesante-che prestazioni di lavorazione ad alta-velocità.
Versatile per parti complesse e-di valore elevato
I doppi mandrini rotanti e la testa di fresatura orientabile rendono questa macchina ideale per componenti complessi del settore aerospaziale, automobilistico e idraulico, come alberi, corpi valvola e parti multi-facciali che richiedono sia tornitura ad alta-precisione che fresatura-multiangolo. Fornisce una soluzione ad alta-efficienza e alta-precisione per pezzi complessi di alto-valore.
| Modello | CX1500 |
| Capacità | |
| Massimo. Diametro oscillazione. sopra il letto | Φ800mm |
| Massimo. elaborazione Dia | Φ550 mm |
| Massimo. Lunghezza di elaborazione | 1500 mm |
| Mandrino-incorporato | |
| Tipo di mandrino | A2-8 |
| Mandrino opzionale | 10" |
| Velocità del mandrino | 4000 giri al minuto |
| Diametro del foro del mandrino | Φ86 mm |
| Massimo. Capacità della barra | Φ72 mm |
| Alimentazione | |
| Vite a ricircolo di sfere X1/Y/Z1 | 5010/4010/5512mm |
| Vite a ricircolo di sfere X2/Z2/submandrino | 3210/5512/5512 mm |
| Guida lineare a rulli X1/Y/Z1 | 55 mm |
| Guida lineare a rulli X2/Z2 B | 45 mm |
| Viaggio X1 | 710 mm |
| Y Viaggio | ±160 mm |
| Viaggio Z1 | 1670 mm |
| Viaggio X2 | 240 mm |
| Viaggio Z2 | 1260 mm |
| Corsa del sottomandrino | 1380 mm |
| Coppia del motore dell'asse Z-raccomandata | 15 N.M |
| Tipo di azionamento del motore degli assi | Guida-diretta |
| Torretta | |
| Torretta | H80-8T/12T |
| Tipo di disco utensile | BOT |
| Tipo di torretta portautensili | Tipo di servo- |
| Diametro del portautensile noioso | Φ25/32mm |
| Sezione del portautensili per tornitura | 25*25mm |
| Altezza centrale del portautensili | / |
| Si consiglia l'altezza centrale della torretta | 80 mm |
| Altri | |
| Tipologia letto | Integrale 30 gradi |
| Peso del telaio della macchina | 13000 chilogrammi |
| Dimensioni del telaio | 2790x2155x2535 millimetri |
