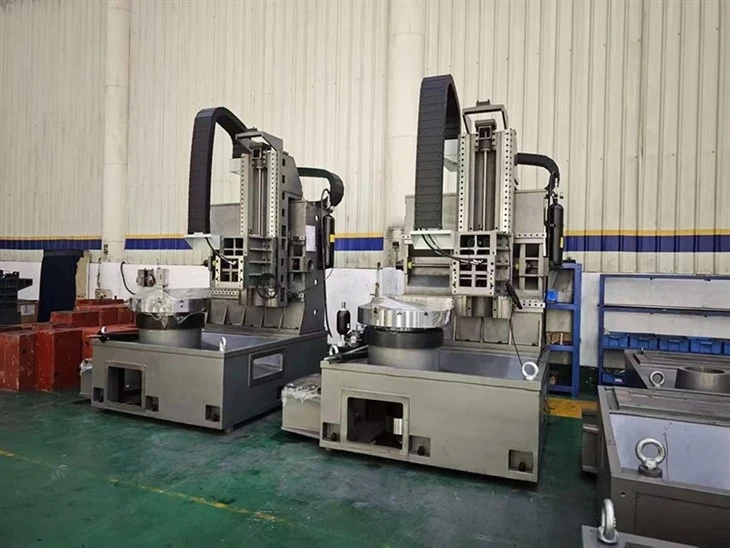

Fusioni ad alta-rigidità
L'intera serie adotta fusioni in sabbia di resina di alta qualità GG30-, sottoposte a trattamento di ricottura e invecchiamento con vibrazioni per eliminare efficacemente lo stress interno e garantire stabilità dimensionale e precisione a lungo termine-.

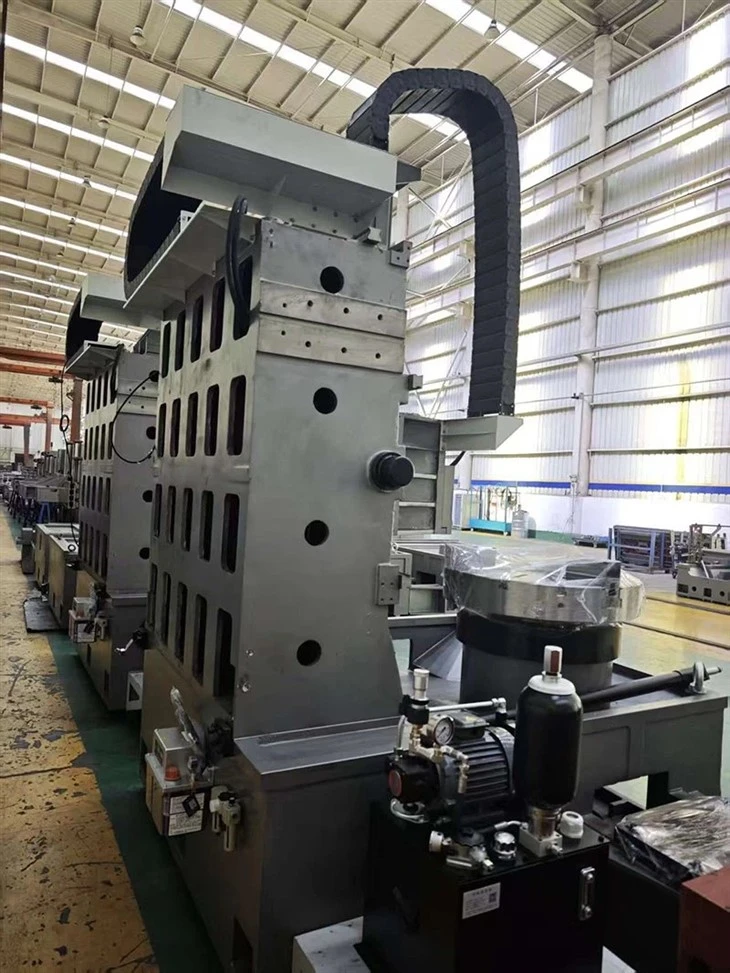

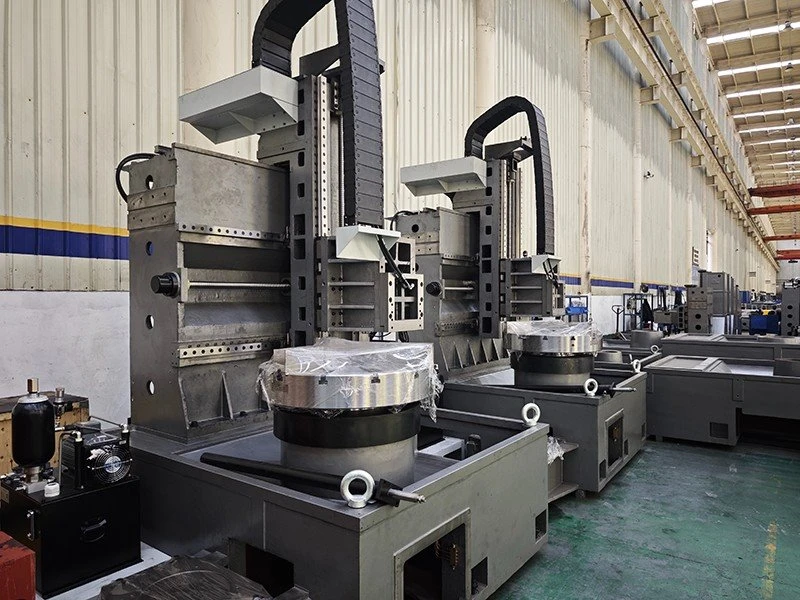

La macchina è caratterizzata da una struttura estremamente rigida
Garantisce un taglio stabile-per impieghi gravosi e un mantenimento della precisione-a lungo termine, ideale sia per la sgrossatura che per la finitura di precisione.
Ricambi commerciali delle migliori marche
Viti a ricircolo di sfere importate combinate con design pre-tensionato per eliminare l'allungamento termico;
Guide lineari importate;
Cuscinetti di precisione importati di grado P4;
Applicazione
Sono disponibili modelli per accogliere pezzi di varie dimensioni e pesi, coprendo un'ampia gamma di esigenze di produzione.
È particolarmente-adatto alla lavorazione di parti di tipo-di disco e di albero-, inclusi mozzi automobilistici, valvole, manicotti, flange, pulegge e altri componenti industriali tipici, con elevata efficienza e qualità.
| MODELLO | LC60-II | LC80-II | LC120-II |
| Capacità | |||
| Massimo. Diametro oscillazione. | Φ750mm | Φ1000mm | Φ1300mm |
| Diametro massimo di sterzata. | Φ600 mm | Φ900 mm | Φ1200mm |
| Massimo. carico della tavola | 800 chilogrammi | 1500 Kg | 1500 Kg |
| Corsa Z su/giù | 750 mm | 900 mm | 900 mm |
| Corsa X (sinistra/destra) | 500mm | 850 mm | 850 mm |
| Da centro torretta a centro mandrino | 160-660mm | -40-810mm | 110-960mm |
| Dal centro del mandrino alla copertura a Z | 385 mm | 582 mm | 680 mm |
| Dal fondo del pistone al naso del mandrino | 284-1034 mm | 270-1170 mm | 415-1315 mm |
| Alimentazione | |||
| Guida lineare X | 45 rulli (3 lineari, 6 carrelli) | 45 rulli (3 lineari, 6 carrelli) | 45 rulli (3 lineari, 6 carrelli) |
| Guida lineare Z | 45 rulli (2 lineari,6 carrelli) | 45 rulli (2 lineari,6 carrelli) | 45 rulli (2 lineari,6 carrelli) |
| Vite a ricircolo di sfere X/Z | 4012 | 4012 | 4012 |
| Avanzamento rapido | 24 metri al minuto | 24 metri al minuto | 24 metri al minuto |
| Motore X/Z consigliato | Maggiore o uguale a 20/20 con freno NM | Maggiore o uguale a 24/24 NM con freno | Maggiore o uguale a 24/24 NM con freno |
| Mandrino | |||
| Tipo con naso a mandrino | A2-8 | A2-15 | A2-15 |
| Velocità del mandrino | 2000 giri al minuto | 950 giri al minuto | 950 giri al minuto |
| Diametro del foro del mandrino | Φ86 mm | Φ60 mm | Φ60 mm |
| Conicità del foro del mandrino | MT#2 | 1:20 | 1:20 |
| Rapporto di velocità del mandrino | 1:2 | intorno a 1:2 | intorno a 1:2 |
| Motore mandrino consigliato | 18,5~22 chilowatt | 22~30 chilowatt | 22~30 chilowatt |
| Torretta | |||
| Specifica della torretta | BMT65-12 | BMT65-12 | BMT65-12 |
| Diametro dell'utensile noioso | Φ50 mm | Φ50 mm | Φ50 mm |
| Sezione Utensili per tornitura | 32x32 | 32x32 | 32x32 |
| Altri | |||
| Peso netto della macchina | 4.5t | 5.5t | 6.5t |
| Nota | Sistema di bilancio dell'azoto | Sistema di bilancio dell'azoto | Sistema di bilancio dell'azoto |
