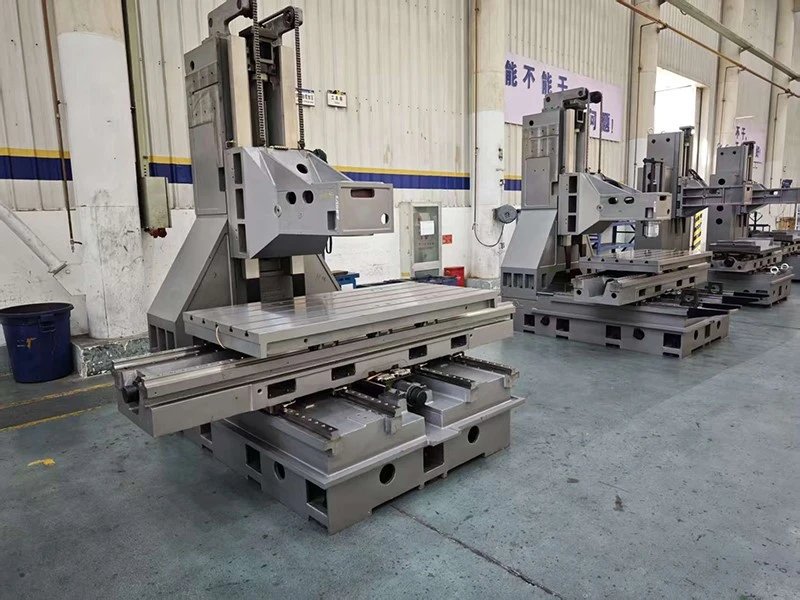

Il telaio VMC con percorso lineare XY, dotato di una struttura di guida lineare XY ottimizzata FEM- e di una guida con guida a scatola Z, questa macchina raggiunge un'elevata precisione e prestazioni costanti a lungo-termine per la produzione di parti di massa, con un prezzo più conveniente-rispetto alle macchine di progettazione convenzionali.

I vantaggi delle parti meccaniche derivano dall'attenta selezione dei materiali e dalla lavorazione precisa di ciascun componente principale.

Fusione ad alta rigidità

Le montature sono realizzate in fusioni GG30, lavorate con cura attraverso lo stampaggio in sabbia di resina e un modello in legno.

Parti principali importate di primo-livello

• Viti a ricircolo di sfere: vengono utilizzate viti a ricircolo di sfere importate da marchi di fama internazionale come PMI, Hiwin e THK.

• Cuscinetti: vengono utilizzati cuscinetti importati-delle migliori marche, come FAG, NSK e NTN.

• Accoppiamenti: vengono utilizzati accoppiamenti importati, come R+W.

• Cilindro booster

Guida di precisione

Le superfici di montaggio della guida lineare XY sono finemente rettificate con rettificatrici importate ad alta-precisione.

Sono disponibili guide lineari sia a rulli-che a sfere-in base ai requisiti applicativi effettivi dei clienti.

La guida della scatola dell'asse Z dei telai viene sottoposta a un processo di tempra e rettifica, viene rivestita con Turcite-B e viene quindi raschiata con precisione.

Mandrino importato ad alta-precisione

Offri una selezione di mandrini con varie velocità di rotazione, come mandrini CTS, mandrini a cinghia-e mandrini a trasmissione diretta-, per soddisfare le diverse esigenze di lavorazione.

Protezione e lubrificazione complete

• Copertura di protezione telescopica: gli assi X, Y e Z sono tutti dotati di coperture di protezione telescopiche in acciaio inossidabile di marche come Keyarrow.

• Sistema di lubrificazione automatico centrale: La macchina è dotata di un sistema di lubrificazione automatica centrale.

Sistema di controbilanciamento dell'asse Z-: garantisce la stabilità della lavorazione verticale

L'asse Z-della macchina è dotato di un sistema di contrappeso in grado di compensare efficacemente il peso dell'asse Z- stesso, nonché quello del mandrino e degli utensili.

Specifiche	Unità	L970-II	L970-P	L970-G	TZL11	TZL12	TZL13	TZL15	TZL18	TZL20
Capacità
Viaggio X	mm	1100	1200	1100	1200	1200	1300	1600	1800	2000
Viaggio	mm	650	700	650	700	700	800	800	900	900
Viaggio Z	mm	750	680	680	700	700	800	800	1000	1000
Dal centro del mandrino alla guida di scorrimento della colonna	mm	700	750	700	750	765	865	865	950	950
Dal naso del mandrino al piano di lavoro	mm	95-845	120-800	120-800	110-810	75-775	85-885	85-885	200-1200	200-1200
Tavolo da lavoro
Dimensioni del tavolo	mm	650×1200	700x1300	650x1300	1300X700	1360X710	1500X810	1700X810	2000X900	2200X900
Scanalature a T-(NO. Dimensioni×Distanza)	mm	5-18×120	5-18×120	5-18×120	5-18×120	5-18×152.5	5-18×147.5	5-18×147.5	5-18×147.5	5-18×147.5
Massimo. Carico	kg	800	1000	1200	1200	1000	1200	1500	2000	2000
Mandrino
Cono mandrino/diametro		BT40/Φ150	BT40/Φ150	BBT40/Φ160	BT40/Φ150	BT50/Φ155	BT50/Φ155	BT50/Φ155	BT50/Φ155	BT50/Φ155
Massimo. Velocità	giri/min	8000	8000	8000	8000	8000	8000	8000	8000	8000
Potenza motore mandrino Consigliata	Kw	7.5/11	7.5/11	7.5/11	7.5/11	15/18.5	15/18.5	15/18.5	15/18.5	15/18.5
Alimentazione
Vite a ricircolo di sfere X	mm/mm	40/12	40/12	40/12	40/12	40/12	50/10	55/12	50/10	50/10
Vite a ricircolo di sfere Y	mm/mm	40/12	40/12	40/12	40/12	40/12	50/10	50/10	50/10	50/10
Vite a ricircolo di sfere Z	mm/mm	40/12	40/12	40/12	40/12	40/12	50/10	50/10	50/10	50/10
Guida X	mm	45	45	45	45	45	45	45	45	45
Guida Y	mm	45	45	45	35	45	45	45	45	45
Guida Z	/	a scatola	a scatola	a scatola	a scatola	a scatola	a scatola	a scatola	a scatola	a scatola
X/Y/Z Velocità rapida	m/min	24/24/16	24/24/16	20/20/20	24/24/16	24/24/14	24/24/14	24/24/14	20/20/14	20/20/14
Unità X		diretto	diretto	diretto	diretto	diretto	diretto	diretto	diretto	diretto
Guida Y		diretto	diretto	diretto	diretto	diretto	diretto	diretto	diretto	diretto
Unità Z		diretto	diretto	diretto	diretto	diretto	diretto	diretto	diretto	diretto
Coppia motore X/Y/Z Consigliata	NM	20/20/20	20/20/20	20/20/20	22/22/22	24/26/26	28/32/32	28/32/32	28/32/32	28/32/32
Altro
Peso della macchina	kg	4500	4900	5800	6800	5800	7200	7400	8800	9000
Bilanciamento del puntatore Z		SÌ	SÌ	SÌ	SÌ	SÌ	SÌ	SÌ	SÌ	SÌ
