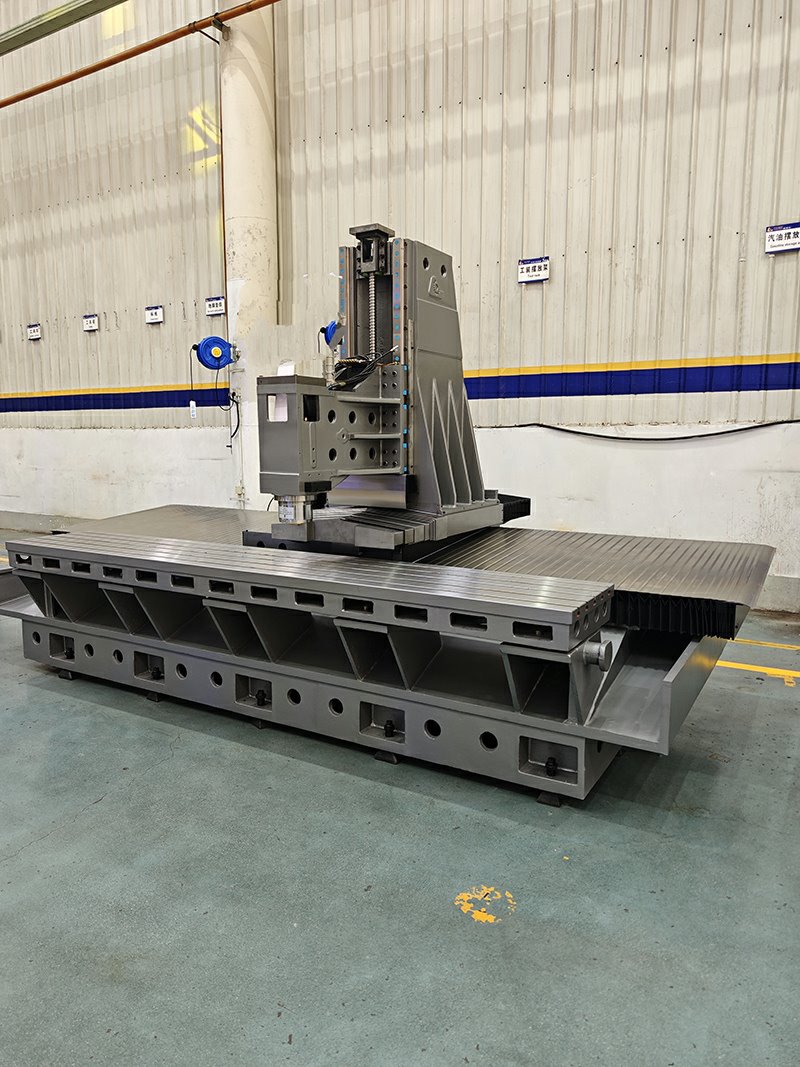

Design rapido e leggero
La serie XC è un centro di lavorazione per profili conveniente-con una corsa dell'asse X-opzionale che va da 2.000 mm a 8.000 mm.
Configurazione standard: X azionata da pignone e cremagliera per un rapido posizionamento-a lunga distanza e traslazione ad alta-velocità, ideale per la lavorazione di pezzi lunghi e sottili.
Opzione ad alta-precisione: per le applicazioni che richiedono un'elevata precisione, l'asse X-può essere configurato con la trasmissione con vite a ricircolo di sfere, offrendo una buona precisione di posizionamento per lavori con-tolleranze strette.
Struttura fusa ad alta-rigidità
I getti HT300 vengono fabbricati tramite stampaggio in sabbia di resina, seguito da rinvenimento in forno elettrico, lavorazione sgrossatura e trattamento con vibrazioni. Questo trattamento completo elimina efficacemente le tensioni interne, garantendo un'eccellente stabilità dimensionale a lungo termine-e una ritenzione ad alta precisione.
Componenti di prima qualità
Equipaggiato di serie con i migliori componenti internazionali:
Sistema di azionamento: le viti a ricircolo di sfere precaricate e le guide lineari di grado C3 garantiscono un movimento fluido e un'elevata rigidità.
Cuscinetto: i cuscinetti di precisione di grado P4 garantiscono un attrito minimo e la massima stabilità rotazionale.
Mandrino: il mandrino importato di alta-qualità è standard. Inoltre, il mandrino può essere aggiornato alla configurazione con testa girevole per soddisfare requisiti di lavorazione speciali.
Maggiore flessibilità del processo
Predisposizione per 4° asse integrato: la lunghezza della tavola è circa 600 mm più lunga della corsa dell'asse X-, offrendo ampio spazio per integrare facilmente un 4° asse per la lavorazione cilindrica o di contorno.
Multi-Efficienza di bloccaggio: supporta il bloccaggio simultaneo di più parti in un'unica configurazione, riducendo significativamente i tempi di ciclo e i costi di produzione complessivi.
Ampia versatilità applicativa
Adatto per la lavorazione di una vasta gamma di parti strutturali lunghe, tra cui estrusioni di alluminio, travi lunghe per autoveicoli, telai per nuovi componenti energetici e parti di profili con grandi rapporti tra lunghezza-e-diametro.
Altri
Distribuzione del carico superiore: il design della base extra-larga offre una capacità di carico-eccezionale, garantendo una lavorazione stabile anche durante il taglio.
| Modello | Unità | XC20-II | XC25-II | XC30-II | XC35-II | XC40-II | XC50-II | XC60-II | XC70-II | XC80-II |
| Viaggi | ||||||||||
| Asse X | mm | 2000 | 2500 | 3000 | 3500 | 4000 | 5000 | 6000 | 7000 | 8000 |
| Asse Y | mm | 550 | 550 | 550 | 550 | 550 | 550 | 550 | 550 | 550 |
| Asse Z | mm | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
| Dal centro del mandrino alla guida di scorrimento della colonna | mm | 585 | 585 | 585 | 585 | 585 | 585 | 585 | 585 | 585 |
| Naso del mandrino sulla tavola | mm | 200-800 | 200-800 | 200-800 | 200-800 | 200-800 | 200-800 | 200-800 | 200-800 | 200-800 |
| Tavolo da lavoro | ||||||||||
| Dimensioni del piano di lavoro | mm | 2538×550 | 3288×550 | 4038×550 | 4785×550 | 4785×550 | 5538×550 | 7038×550 | 7788×550 | 8538×550 |
| T-solt (numero× dimensione×distanza) | mm | 5 ×18×100 | 5 ×18×100 | 5 ×18×100 | 5 ×18×100 | 5 ×18×100 | 5 ×18×100 | 5 ×18×100 | 5 ×18×100 | 5 ×18×100 |
| Massimo. Carico | kg | 1500 | 1500 | 1500 | 3000 | 3000 | 3000 | 4000 | 5000 | 5000 |
| Mandrino | ||||||||||
| Conicità | BT40 | BT40 | BT40 | BT40 | BT40 | BT40 | BT40 | BT40 | BT40 | |
| Diametro del mandrino | mm | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 |
| Massimo. Velocità del mandrino | giri/min | 12000 | 12000 | 12000 | 12000 | 12000 | 12000 | 12000 | 12000 | 12000 |
| Motore mandrino consigliato | Kw | 7.5~11 | 7.5~11 | 7.5~11 | 7.5~11 | 7.5~11 | 7.5~11 | 7.5~11 | 7.5~11 | 7.5~11 |
| Alimentazione | ||||||||||
| X Cremagliera/pignone | mm | / | / | / | / | / | / | / | / | / |
| Viti a ricircolo di sfere | mm | 40/16 | 40/16 | 40/16 | 40/16 | 40/16 | 40/16 | 40/16 | 40/16 | 40/16 |
| Z Viti a ricircolo di sfere | mm | 40/16 | 40/16 | 40/16 | 40/16 | 40/16 | 40/16 | 40/16 | 40/16 | 40/16 |
| Rullo della guida lineare X/Y/Z | mm | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| Velocità rapida X/Y/Z | m/min | 32/32/32 | 32/32/32 | 32/32/32 | 32/32/32 | 32/32/32 | 32/32/32 | 32/32/32 | 32/32/32 | 32/32/32 |
| Azionamento-tipo di servomotore X/Y/Z | Guida-guida | Guida-guida | Guida-guida | Guida-guida | Guida-guida | Guida-guida | Guida-guida | Guida-guida | Guida-guida | |
| Coppia X/Y/Z consigliata | Nm | 30/30/30 | 30/30/30 | 30/30/30 | 30/30/30 | 30/30/30 | 30/30/30 | 30/30/30 | 30/30/30 | 30/30/30 |
| Altri | ||||||||||
| Peso netto della macchina | kg | 5000 | 6000 | 7000 | 8000 | 9000 | 11000 | 13000 | 15000 | 17000 |
